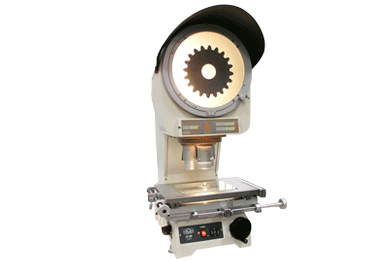

JT14B型φ300數字式投影儀
本儀器能高效率地檢測各種形狀復雜工件的輪廓和表面形狀。例如,樣板、沖壓板、凸輪、螺紋、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。 該儀器廣泛地用于機械制造業,儀器儀表和鐘表行業,有關廠礦的計量室和檢查站。
產品介紹

一、 特點:

物方工作距離大,大工作臺面,大尺寸測量范圍

透射照明均勻,明亮,成像清晰。

高精度工作臺造型新穎美觀,傳動舒適輕便。

投影箱升降,Z向調節范圍大。

全正像投影。

透反射照明,倍率改變時光強可調,適應人眼。

塔式轉盤帶三個透鏡,切換倍率方便,定位精確。

整機造型精巧獨特,操作方便,符合人性化設計。

長壽命燈泡。

兩種工作臺規格,可供選購。

大載荷下精度不變。


二、 用途:

本儀器能高效率地檢測各種形狀復雜工件的輪廓和表面形狀。例如,樣板、沖壓板、凸輪、螺紋、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。

該儀器廣泛地用于機械制造業,儀器儀表和鐘表行業,有關廠礦的計量室和檢查站。


三、 規格參數:

1、投影屏

投影屏使用范圍:φ300

投影屏旋轉范圍:0°~360°

旋轉角度顯示當量:1′

旋轉角度準確度:6′

2、物鏡

放大倍率 10×(標配) 20× (選購) 50×(選購)

物方線視場 φ30㎜ φ15㎜ φ6㎜

物方工作距離 74㎜ 69㎜ 63㎜

放大倍率誤差 0.08%

3、工作臺尺寸:

金屬臺面尺寸:350×240㎜ X、Y座標顯示當量:0.001㎜

玻璃臺面尺寸:204×145㎜ X、Y座標示值準確度(4+40L)μm

X座標行程:0~150㎜ 其中L為被測長度,單位m

Y座標行程:0~100㎜ 工作臺載重:15㎏

Z座標行程:0~100㎜(調焦行程>80㎜)

4、照明光源

透射照明:24V 150W鹵素?zé)?反射照明:24V 150W鹵素?zé)?nbsp;

5、冷卻系統 2只軸流風機強制風冷

電源:110V/220V(AC),50/60HZ

6、外形尺寸

長×寬×高:410×650×970~1070㎜

7、儀器重量:90kg
