合肥萊華試驗儀器有限公司
萊州華銀試驗儀器有限公司安徽子公司
全國服務熱線
0551-64261051

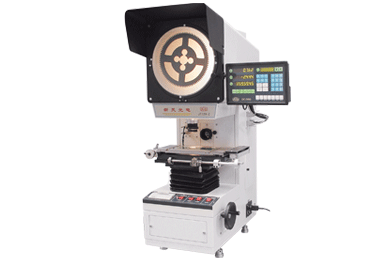

JT12A-Z φ300數字式投影儀
光學投影儀用于對形狀復雜的沖壓件,齒輪、凸輪、螺紋及樣板進行輪廓比較測量,使用方便,效率高。是一種常用的計量光學儀器。廣泛用于包括航空、航天業在內的各大機械制造業、鐘表業、電子行業、儀器儀表業、科研院所及各級計量部門檢測站、計量所等。
產品介紹

一、 特點:

1、 現代造型設計,結構緊湊,操作方便。

2、 長度、角度實現測量數字化。

3、 非球面聚光照明,視場明亮,照明均勻,圖象清晰。

4、 多功能數顯系統 , 帶有 DS-3000 數顯箱及微型打印機

5、 強力排熱系統,散熱效果好,性能更穩定。

6、 采用高亮度,長壽命照明光源。


二、 用途:

光學投影儀用于對形狀復雜的沖壓件,齒輪、凸輪、螺紋及樣板進行輪廓比較測量,使用方便,效率高。是一種常用的計量光學儀器。廣泛用于包括航空、航天業在內的各大機械制造業、鐘表業、電子行業、儀器儀表業、科研院所及各級計量部門檢測站、計量所等。


三、 規格參數:

投影屏尺寸:φ 300mm

投影屏旋轉范圍: 0 ° ~360 °

旋轉角度顯示當量: 1 ′

旋轉角度準確度 :6 ′

工作臺尺寸: 340 × 152mm

X 坐標行程: 150mm

Y 坐標行程: 50mm

Z 坐標(調焦)行程: 80mm

X 、 Y 坐標準確度: (4+40L) μ m 式中 L 為測量長度,單位: m

物鏡:

1010 (2).jpg


四、 主要附件:

10 ×物鏡: 10 ×物鏡反光鏡

50mm 標準玻璃尺 360 mm 普通玻璃尺

放大鏡 壓緊組( 4 件)

JT12A-Z 帶有微型打印機


五、 選購件:

20 ×物鏡 20 ×物鏡反光鏡組

50 ×物鏡 50 ×物鏡反光鏡組

100 ×物鏡 100 ×物鏡反光鏡組

1 、 DJ1 尋邊器

2 、 頂針架

3 、 V 型架

4 、 定位壓板組

5 、 圓工作臺


六、 JT12A-Z 多功能數顯表功能

1 、 多點采集確定直線和圓。

2 、 各幾何元素預置設定。

3 、以組合方式確定各幾何元素。

4 、具有坐標旋轉,坐標平移功能。

5 、 Z 軸可設定為傳感器長度值或編碼器角度值。

6 、具有用戶自編程功能。

7 、極坐標 / 直角坐標轉換功能。

8 、光柵傳感器線性修正,區段線性修正功能。

9 、 RS232 輸入功能。

10 、打印頁面輸入功能。

11 、停電記憶功能。

12 、各幾何元素可存儲,調用。
