產品說明
該儀器適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出，亦可與PC機進行通訊。
儀器特點
高精度電感傳感器
可測量顯示13個粗糙度參數
采用DSP(數字信號處理器)進行數據處理和控制，速度快，功耗低
機電一體化設計，體積小，重量輕，使用方便
高品質鋰離子充電電池，容量高，無記憶效應，連續工作大于20小時
連接TA系列打印機，可以打印測量參數及輪廓
標準RS232接口，可與PC機通訊
可選配曲面?zhèn)鞲衅鳒y量凹凸面，小孔傳感器測量內孔粗糙度
流行的菜單操作方式
具有圖形顯示功能
傳感器觸針位置指示
帶存儲功能的自動關機
多語言工作方式選擇
主要技術參數
測量參數：Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp；
測量范圍：Ra：0.025μ～12.5μ；
顯示范圍：Rz、 R3z、 Ry、Rt、Rp、Rmax、：0.02μ～160μ； Sm、S：1mm
tp：1～100%(%Ry)
取樣長度l：0.25mm, 0.8mm, 2.5mm
評定長度ln：1l～5l(可選)
測量行程長度：3l～7l(可選)
示值誤差：≤±10%
示值變動性：< 6%
傳感器類型：電感傳感器
針尖角度：90°
針尖半徑：5μ
針尖材料：金剛石
最高分辨力：0.01μ
可測量最小孔徑：2mm
可測量曲面最小曲率半徑：3mm
濾波器：RC、PC-RC、GAUSS、D-P
標準：符合ISO/DIN/JIS/ANSI
輪廓曲線：濾波輪廓、不濾波輪廓和tp曲線
顯示：128×64點陣液晶(帶背光)，可顯示全部參數及圖形
數據輸出：標準RS232接口，可連接PC機和打印機
打印輪廓放大比：Vv：200x～20000x Vh：20x、50x、200x
電池容量：10000mAh(大于3000次測量)
充電電壓：220V，50Hz
工作溫度：5～40℃
主機外形尺寸：141mm×56mm×48mm
主機重量：440克
標準配置

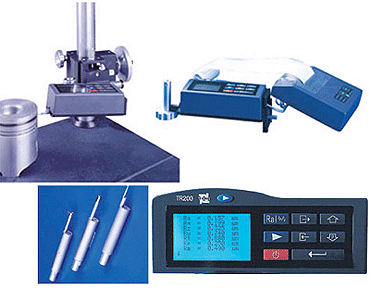

TR200主機
TS100標準傳感器
多刻線標準樣板
電源適配(220V，50Hz)
護套
支架
通訊電纜
改錐
使用說明書
合格證書
包裝箱
可選附件
TS110曲面?zhèn)鞲衅鳌S120小孔傳感器
TA610測量平臺 TA620測量平臺 TA630微調平臺 TA631微調平臺
TA220s打印機 TA210打印機
磁性表座連接軸
PC軟件(Data View for TR200)
延長桿
側向轉接桿
連接體部件
